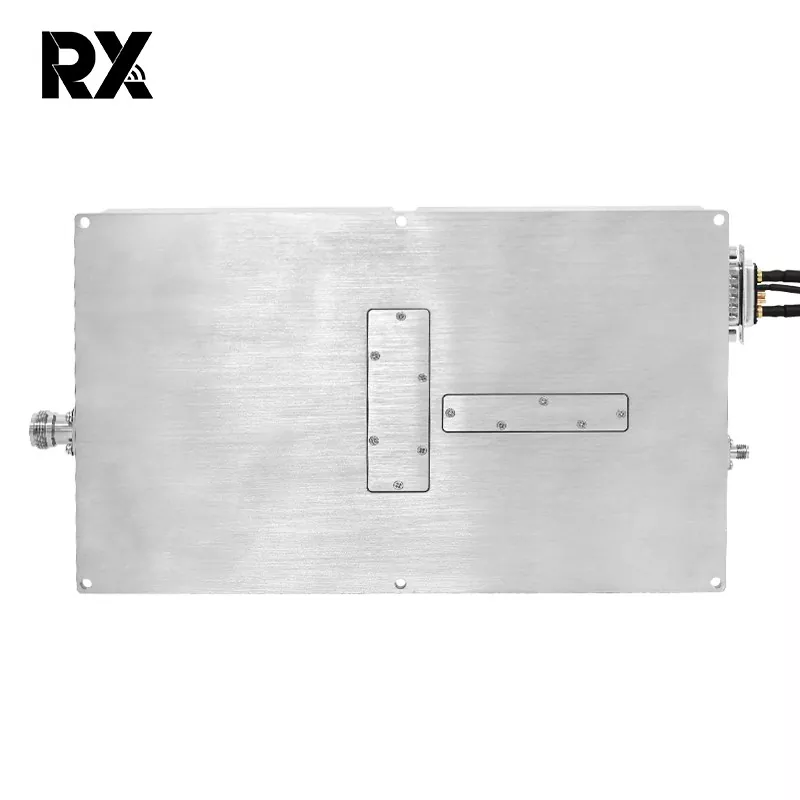

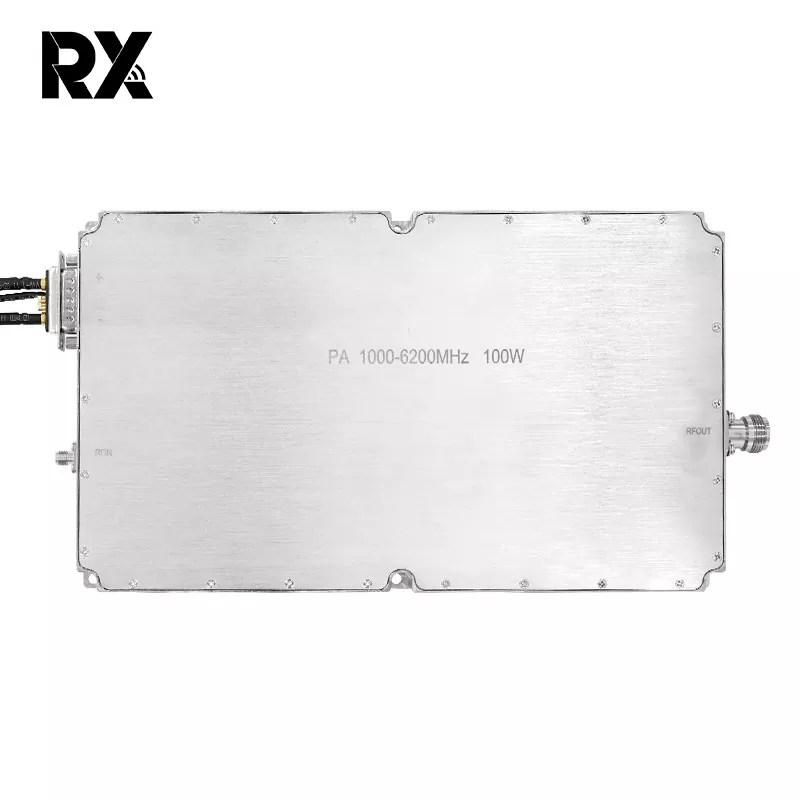

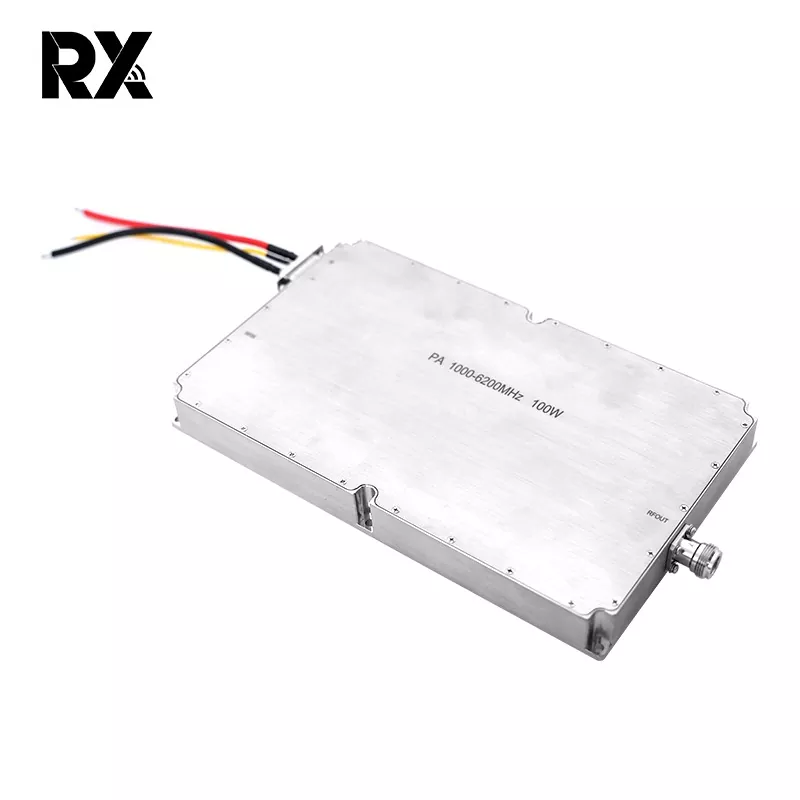

Amplificador de potência de 100 W de banda ultralarga 1000-6000 MHz de alta potência

O amplificador de potência de banda ultralarga 1000-6000 MHz de alta potência e 100 W é um módulo RF. Um único módulo pode cobrir 1–6 GHz, eliminando a necessidade de circuitos de comutação multibanda tradicionais, reduzindo significativamente o tamanho e a complexidade do sistema. Adequado para cenários que envolvem agilidade de frequência, salto de frequência ou interferência de banda larga.

Enviar consulta

Descrição do produto

Amplificador de potência de 100 W de banda ultralarga 1000-6000 MHz de alta potência

Este módulo utiliza tecnologia GaN, alcançando 30% menos dissipação de calor do que o LDMOS com potência equivalente de 100 W, alcançando alta potência real e baixa dissipação de calor, prolongando assim a vida útil do módulo. Além disso, adicionamos proteção de temperatura, proteção de carga, proteção contra sobretensão e proteção contra overdrive à placa de circuito, eliminando a necessidade de funções de proteção externa e aumentando significativamente a eficiência operacional.

Ao contrário das frequências convencionais de banda estreita, a banda ultralarga (1000-6000MHz) exige padrões técnicos e de qualidade de componentes mais elevados para alcançar suas características de banda ultralarga, alta potência e alta confiabilidade. O amplificador de potência de banda ultralarga 1000-6000 MHz e 100 W demonstrou excelente desempenho em comunicações multibanda modernas, testes de EMC, guerra eletrônica e sistemas anti-drone.

Especificação do amplificador de potência 1000-6200MHz100W （TC = 25 ℃）

Não.	Descrição	Símbolo	Mínimo	Tipo		Máx.	Unidade	Observação
1.	Frequência operacional	PN	1000			6200	MHz
2.	Potência de entrada	Alfinete		2			dBm
3.	Potência de saída CW	Psat	50.5	51		52.5	dBm	Onda Contínua
4.	Ganho de potência	GP	48.5	49		50.5	dBm	@Pino=2 dBm
5.	Nivelamento do ganho de potência	△GP		±1,5			dB	@Pino=2 dBm
6.	Perda de retorno de entrada	T11		-15			dB
7.	Tensão operacional	Vcc	28	28		32	V
8.	Consumo Atual	A		17		21.5	A	@Pout=110~180W
9.	Entrada do conector RF		AME, Feminino

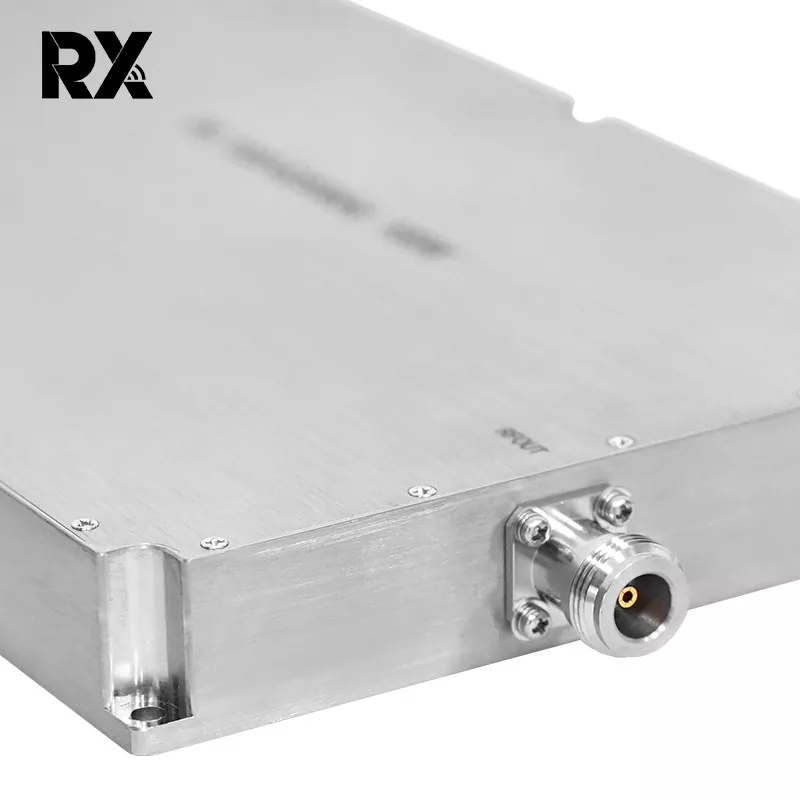

10.	Saída do conector RF		N, Feminino
11.	Peso			1.9		2	Kg
12.	ComprimentoLarguraAltura		25015025			milímetros
13.	Potência máxima de entrada	PinMax	≤10			dBm

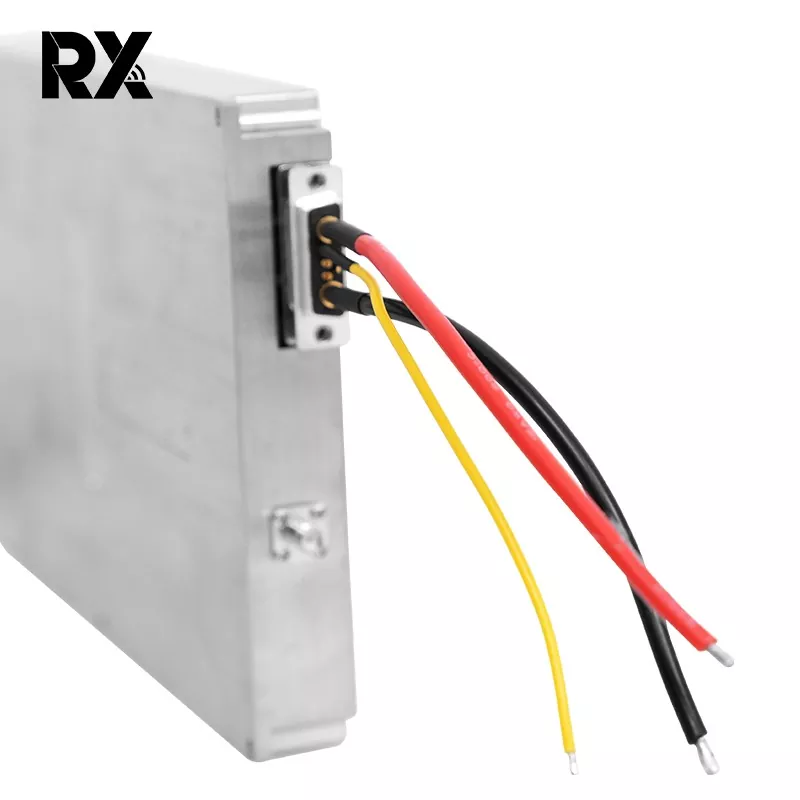

14.	Definição de Interface (7W2 Feminino)	VDD	A1		28Vcc
		GND	A2		Chão
		Proteção contra sobrecorrente	2		Operação normal: 0V Proteção contra sobrecorrente: + 5V			Proteção contra sobrecorrente@25A
		Proteção contra superaquecimento	2		Operação normal: 0V Proteção contra superaquecimento: + 5V			Excesso de temperatura
		Habilitar	3		5V~Vdd:ON 0V:DESLIGADO			proteção@100℃
		GND	4		Chão
		Estado	5		Operação normal: 0V Proteção de estado:+5V
